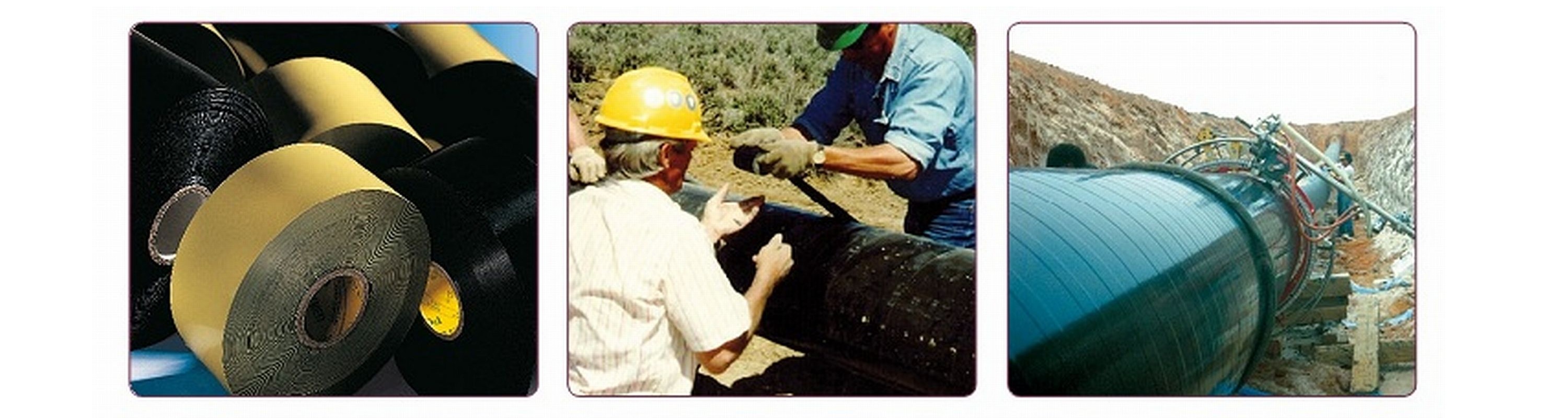

PE juostinė danga, klasė B30, C30, C50 pagal standartą PN-EN 12068, skirta antikorozinei izoliacijai ant:
- plieno vamzdžių,
- suvirinimo siūlių,
- fasoninių vamzdžių elementų,
- linkių ir pan.
Polyken juostų savybės
Savybės |
Mato vienetas |
980-25 |
980-20 |
942-30 |
955-15 |
955-28 |
905-40 |
930-35 |
Bendras storis |
mm |
0.64 |
0.51 |
0.76 |
0.38 |
0.71 |
1.02 |
0.89 |
PE plėvelės storis |
mm |
0.25 |
0.23 |
0.17 |
0.25 |
0.36 |
0.25 |
0.17 |
Klijų sluoksnio storis |
mm |
0.39 |
0.28 |
0.59 |
0.13 |
0.35 |
0.77 |
0.72 |
Santykinis pailgėjimas |
% |
>225 |
>300 |
>300 |
>300 |
>300 |
>225 |
>340 |
Darbinė temperatūra |
°C |
-34 iki +85 |
-34 iki +85 |
-34 iki +65 |
-34 iki +85 |
-34 iki +85 |
-34 iki +85 |
-34 iki +85 |
Ritinio plotis |
mm |
30, 35, 51, 102 |
30, 35, 51, 102 |
51, 102 |
30, 35, 51, 102 |
51, 102 |
30, 35, 51, 102 |
30, 35, 51, 102 |
Ritinio ilgis |
m |
24.40 |
30.50 |
15.25 |
30.50 |
15.25 |
15.25 |
15.25 |
Spalva |
|
juoda |
juoda |
juoda |
geltona |
juoda |
geltona |
geltona |
Reikalavimai dėl organinių antikorozinių dangų požeminiams arba povandeniniams plieno vamzdynams pateikiami standarte PN-EN 12068. Pagal šį standartą dangos skirstomos į klases, atsižvelgiant į mechaninį stiprį, darbinę temperatūrą ir specialias dangų klojimo sąlygas.
Pagal mechaninį stiprį danga priskiriama tam tikrai klasei, remiantis šių bandymų matavimų duomenis:
• atsparumas smūgiams,
• atsparumas gniuždymui,
• vieneto santykinė varža,
• katodinė sukibtis,
• dangos sluoksnių sukibtis,
• sukibtis su vamzdžio paviršiumi ir gamykline danga.
Pagal mechaninį stiprį dangos skirstomos:
A klasė – mažas mechaninis stipris;
B klasė – vidutinis mechaninis stipris;
C klasė – didelis mechaninis stipris.
Pagal nuolatinę darbinę temperatūrą dangos skirstomos:
30 klasė – nuolatinė darbinė temperatūra iki 30°C;
50 klasė – nuolatinė darbinė temperatūra iki 50°C;
HT klasė – nuolatinė darbinė temperatūra daugiau 50°C (žingsnis po 10°C).
POLYKEN DANGŲ SISTEMA
Dangos storis [mm] |
Dangos klasė |
Sistemos rūšis* |
Klijų pagrindo sluoksnis |
Užpildas |
Pagrindinis antikorozinis sluoksnis |
Pagrindinis mechaninės apsaugos sluoksnis |
2.1 |
B30 |
1T |
Polyken 1027 |
Butilo mastika |
POLYKEN 905-40, 1x50% |
|
2.7 |
B30 |
1T |
Polyken 1027 |
Butilo mastika |
POLYKEN 930-35, 1x66% |
|
2.1 |
B30 |
2T |
Polyken 1027 |
Butilo mastika |
POLYKEN 980-25, 1x50% |
POLYKEN 955-15, 1x50% |
2.3 |
B30 |
2T |
Polyken 1027 |
Butilo mastika |
POLYKEN 989-20, 1x66% |
POLYKEN 955-15, 1x50% |
2.7 |
C30 |
2T |
Polyken 1027 |
Butilo mastika |
POLYKEN 942-30, 1x50% |
POLYKEN 955-15, 1x66% |
3.0 |
C50 |
2T |
Polyken 1027 |
Butilo mastika |
POLYKEN 942-30, 1x50% |
POLYKEN 955-28, 1x50% |
Juostinių dangų POLYKEN vyniojimo technologija
Plieno paviršiaus paruošimas
Nuo vamzdžių nuvalyti purvą, rūdis, suvirinimo teršalus, dulkes, nuriebalinti, nusausinti. Paruošti paviršių pagal PN-ISO 8501 iki švaros klasės Sa 2 ½ . Pašalinti po smėliavimo likusius abrazyvinių medžiagų likučius ir dulkes. Nuriebalinimui naudoti tirpiklius, kurių sudėtyje nėra riebalų (pvz., izopropilo spiritą, acetoną, denatūratą arba ekstrahuotą benziną). Dėmesio Medžiagos degios! Nusausinimui leidžiama vamzdžio paviršių lengvai pašildyti degiklio liepsna, tačiau vamzdžio paviršiaus temperatūra prieš dedant pagrindo sluoksnį negali viršyti 40oC. Išskirtiniais atvejais leidžiama paruošti paviršių iki St 3 klasės švarumo naudojant specialius, mechaniškai sukamus valytuvus su vielos šepečiais.
Esamos izoliacijos paviršiaus paruošimas

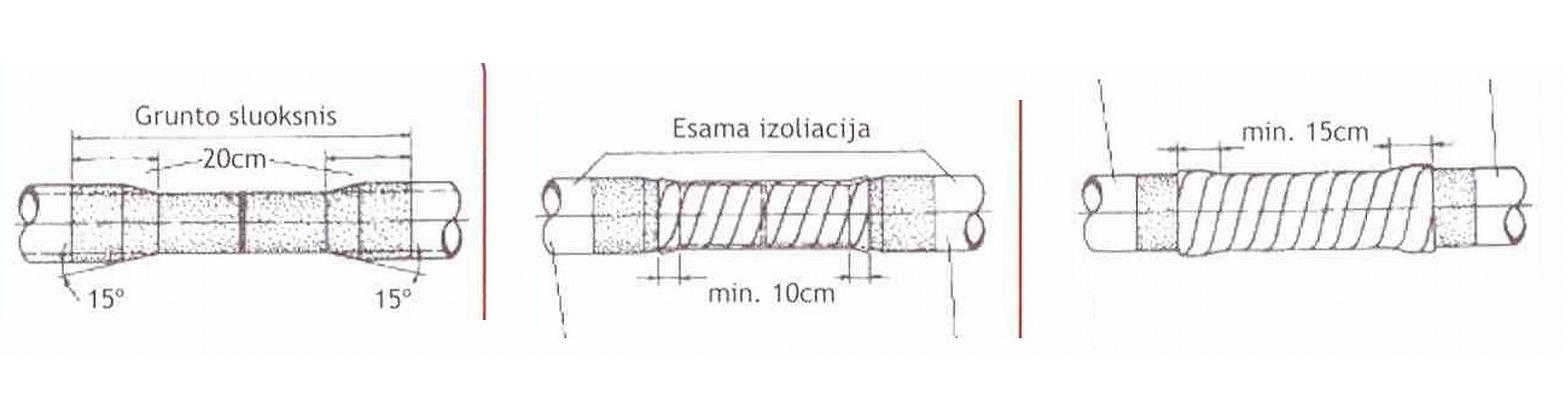

Esamą izoliaciją nuvalyti, atsargiai pašiurkštinti nestipria abrazyvinės medžiagos srove arba 40 grūdėtumo švitriniu popieriumi ir nuriebalinti maždaug po 20 cm nuo izoliacijos kraštų. Pašalinti abrazyvų likučius Jeigu prigludusios izoliacijos kraštai nenusklembti, nusklembti juos 15° kampu arba, uždėjus pagrindo sluoksnį, apglaistyti butilo mastika.
Grunto sluoksnio POLYKEN 1027 tepimas
POLYKEN 1027 gruntas tepamas ant nuvalyto esamos izoliacijos paviršiaus. Prieš tepant gruntą reikia kruopščiai išmaišyti! Paviršiaus temperatūra turi būti mažiausiai 3oC aukštesnė už rasos taško temperatūrą. Palikti grunto sluoksnį apdžiūti (danga turi būti lipni, tačiau liečiama nelipti prie pirštų). Džiūvimo trukmė priklauso nuo aplinkos temperatūros ir oro drėgmės. POLYKEN izoliacijai būtina naudoti tik šios firmos grunto sluoksnius!

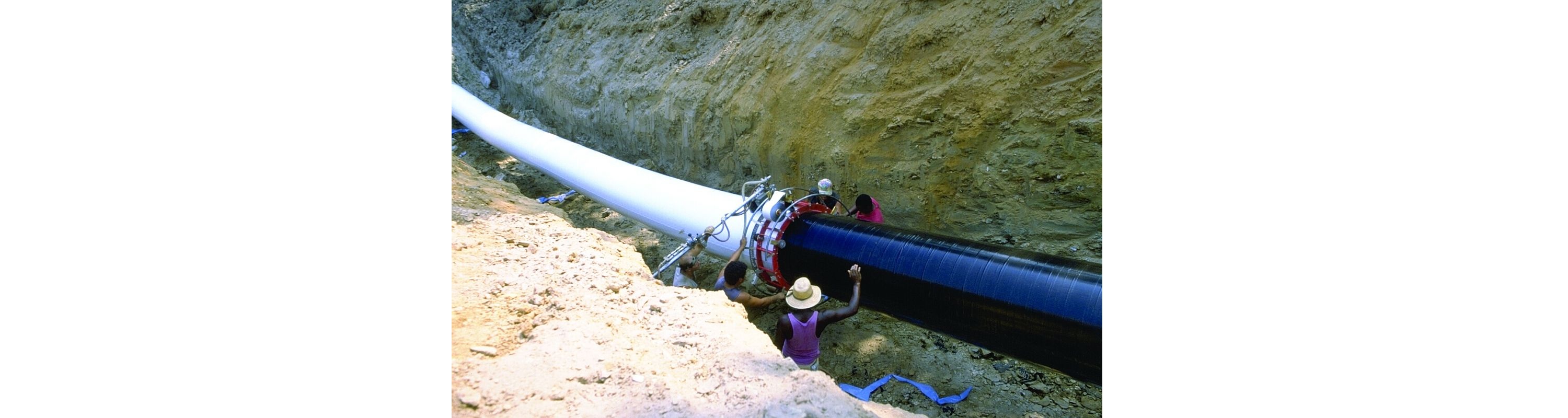

TIESIOS VAMZDŽIO ATKARPOS IZOLIAVIMAS
1. Paruošti paviršių kaip aprašyta.
2. Paruošti esamos izoliacijos paviršių kaip aprašyta.
3. Užtepti POLYKEN 1027 grunto sluoksnį kaip aprašyta.

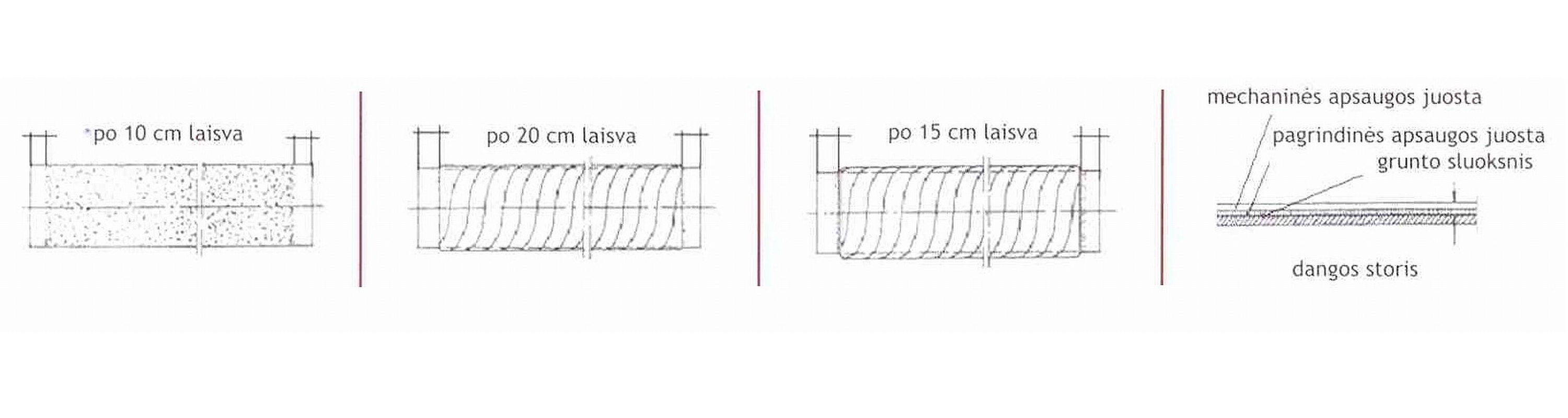

4. Vynioti pagrindinės antikorozinės apsaugos sluoksnį. Juostos rūšį ir užlaidą žr. pagal lentelę „POLYKEN dangų sistemos“. Pastaba: minimali užlaida turi būti ne siauresnė kaip 20 mm. Maždaug 20 cm ilgio vamzdžio galus palikti neizoliuotus. Juostą dėti patempiant. Teisingai tempiama juosta susiaurėja apie 1-2%.
5. Vynioti mechaninės apsaugos sluoksnį. Juostos rūšį ir užlaidą žr. pagal lentelę priklausomai nuo reikiamos dangos klasės. Apie 15 cm ilgio vamzdžio galus palikti neizoliuotus. Užlaidos negali persidengti su pagrindinės antikorozinės apsaugos juostos užlaidomis. Juostą patempti kaip nurodyta 4 punkte.
6. Defektoskopu patikrinti dangos sandarumą (bandymo įtampa: 5kV/mm dangos storio pagal PN-EN 12068).
Tiksliai vykdyti defektoskopo naudojimo instrukcijos reikalavimus!
SUVIRINIMO SIŪLĖS IZOLIAVIMAS
1. Paruošti paviršių kaip aprašyta.
2. Paruošti esamos izoliacijos paviršių kaip aprašyta.
3. Tepti POLYKEN 1027 grunto sluoksnį kaip aprašyta.
4. Jeigu suvirinimo siūlė labai iškili, perėjimą tarp siūlės ir vamzdžio paviršiaus sušvelninti butilo mastika (jau užtepus grunto sluoksnį).
5. Vynioti pagrindinės antikorozinės apsaugos sluoksnį, juostą vyniojant spiralę (rankomis arba mašina). Užlaida pagal lentelę „POLYKEN dangų sistemos“, užleisti maždaug po 10 cm ant esamos izoliacijos (žr. pav.). Pastaba: minimali užlaida turi būti ne mažiau 20 mm. Juostą dėti patempiant. Teisingai tempiama juosta susiaurėja apie 1-2%. Kontroliuokite juostos įtempimą Vyniojamos juostos temperatūra turi būti ne mažesnė kaip +5oC. Esant žemai aplinkos temperatūrai juostas laikyti šildomoje patalpoje. Žemoje temperatūroje juostai įtempti reikia daugiau jėgos.
6. Vynioti mechaninės apsaugos sluoksnį pagal 5 punką, užleidžiant maždaug po 15 cm ant esamos vamzdžių izoliacijos (žr. pav.). Užlaidos neturi persidengti su pagrindinės apsaugos užlaidomis.
7. Defektoskopu patikrinti dangos sandarumą, elektrodu liečiant izoliacijos paviršių. Bandymo įtampa: 5kV/mm dangos storio, tačiau ne daugiau 15 kV - pagal PN-EN 12068.
Tiksliai vykdyti defektoskopo naudojimo instrukcijos reikalavimus!
APGADINTOS DANGOS REMONTAS
1. Paruošti paviršių kaip aprašyta.
2. Paruošti esamos izoliacijos paviršių kaip aprašyta.
3. Tepti POLYKEN 1027 grunto sluoksnį kaip aprašyta.

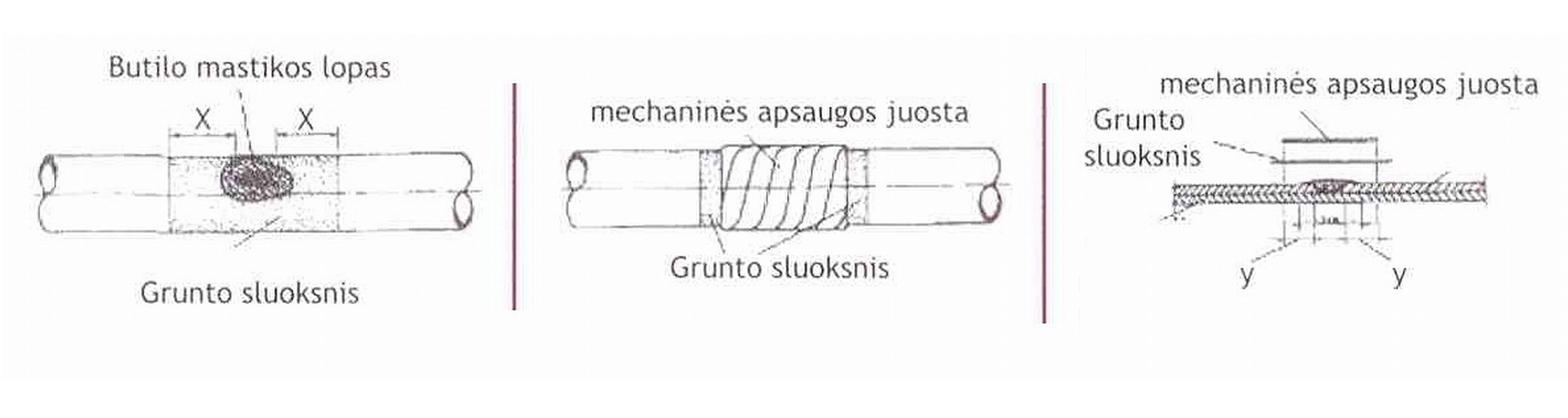

4. Dėti butilo mastikos lopą. Lopas turi uždengti pažeistą vietą ir dar papildomai užeiti aplink ją maždaug po 5 cm. Lopo storis 2-3 mm – jis turi būti atitinkamai storesnis, lyginant su apgadintąja izoliacija. Uždėti lopą ant apgadintos vietos.
5. Taip paruoštą remontuojamą vietą apvynioti mechaninės apsaugos juosta, vyniojant ją spirale (rankiniu arba mechaniniu būdu). Užlaida pagal lentelę „POLYKEN dangų sistemos“. Perizoliuojama vamzdžio atkarpa turi būti maždaug po 15 cm ilgesnė į abi puses nuo pažeidos kraštų (žr. pav.). Užlaidos neturi sutapti su esamos, neapgadintos dangos užlaidomis. Juostą dėti patempiant. Teisingai tempiama juosta susiaurėja apie 1-2%. Kontroliuokite juostos įtempimą Vyniojamos juostos temperatūra turi būti ne mažesnė kaip +5°C. Esant žemai aplinkos temperatūrai juostas laikyti šildomoje patalpoje. Žemoje temperatūroje juostai įtempti reikia daugiau jėgos.
6. Defektoskopu patikrinti dangos sandarumą, elektrodu liečiant izoliacijos paviršių. Bandymo įtampa: 5kV/mm dangos storio, tačiau ne daugiau 15 kV – pagal PN-EN 12068.
Tiksliai vykdyti defektoskopo naudojimo instrukcijos reikalavimus!
TRIŠAKIŲ IR ATŠAKŲ IZOLIAVIMAS
1. Paruošti paviršių kaip aprašyta.
2. Paruošti esamos izoliacijos paviršių kaip aprašyta.
3. Tepti POLYKEN 1027 grunto sluoksnį kaip aprašyta.

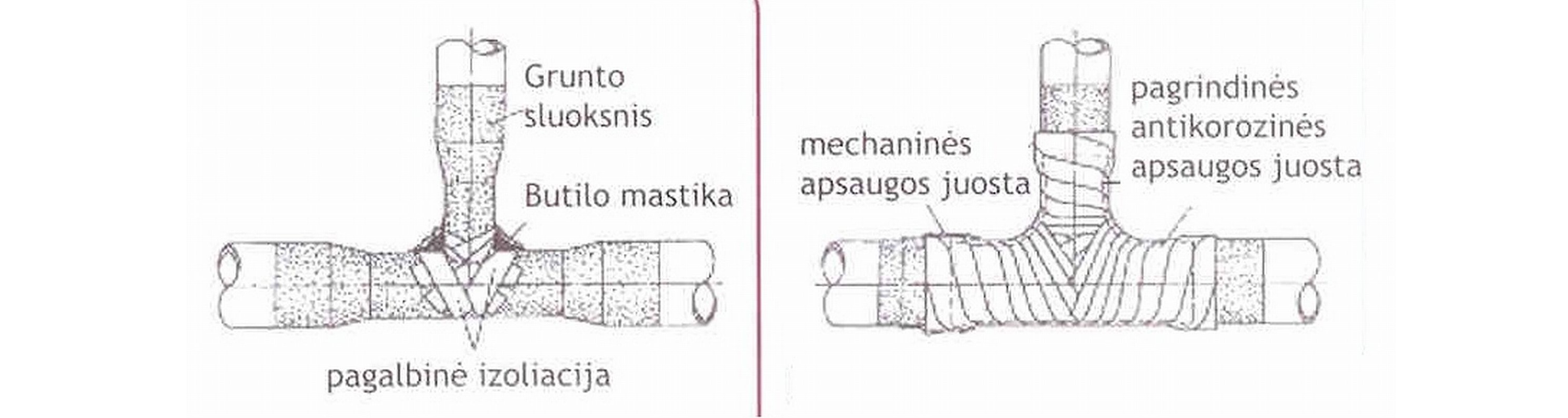

4. Aštrius perėjimus ir siūles suapvalinti butilo mastika, prieš tai užtepus pagrindo sluoksnį – žr. pav.
5. Pačius kampus papildomai izoliuoti neįtemptomis juostos atraižomis (žr. pav.)
6. Spirale vynioti pagrindinės antikorozinės apsaugos dangą. Užlaida pagal lentelę „POLYKEN dangų sistemos“, užleisti maždaug po 10 cm ant esamos izoliacijos (žr. pav.). Dėmesio Minimali užlaida negali būti siauresnė kaip 20 mm. Juostą dėti patempiant. Teisingai tempiama juosta susiaurėja apie 1-2%. Kontroliuokite juostos įtempimą Vyniojamos juostos temperatūra turi būti ne mažesnė kaip +5°C. Esant žemai aplinkos temperatūrai juostas laikyti šildomoje patalpoje, pvz., techniniame automobilyje. Žemoje temperatūroje juostai įtempti reikia daugiau jėgos.
7. Vynioti mechaninės apsaugos dangą pagal 5 punktą, užleidžiant maždaug po 15 cm ant esamos vamzdžių izoliacijos. Užlaidos neturi persidengti su pagrindinio apsaugos sluoksnio užlaidomis.
8. Defektoskopu patikrinti dangos sandarumą, elektrodu liečiant izoliacijos paviršių. Bandymo įtampa: 5kV/mm dangos storio, tačiau ne daugiau 15 kV - pagal PN-EN 12068.
Tiksliai vykdyti defektoskopo naudojimo instrukcijos reikalavimus!
ALKŪNIŲ IR LINKIŲ IZOLIAVIMAS
1. Paruošti paviršių kaip aprašyta.
2. Paruošti esamos izoliacijos paviršių kaip aprašyta.
3. Užtepti POLYKEN 1027 grunto sluoksnį kaip aprašyta.
4. Jeigu suvirinimo siūlė labai iškili, sušvelninti skirtumus tarp siūlės ir vamzdžio paviršiaus butilo mastika.

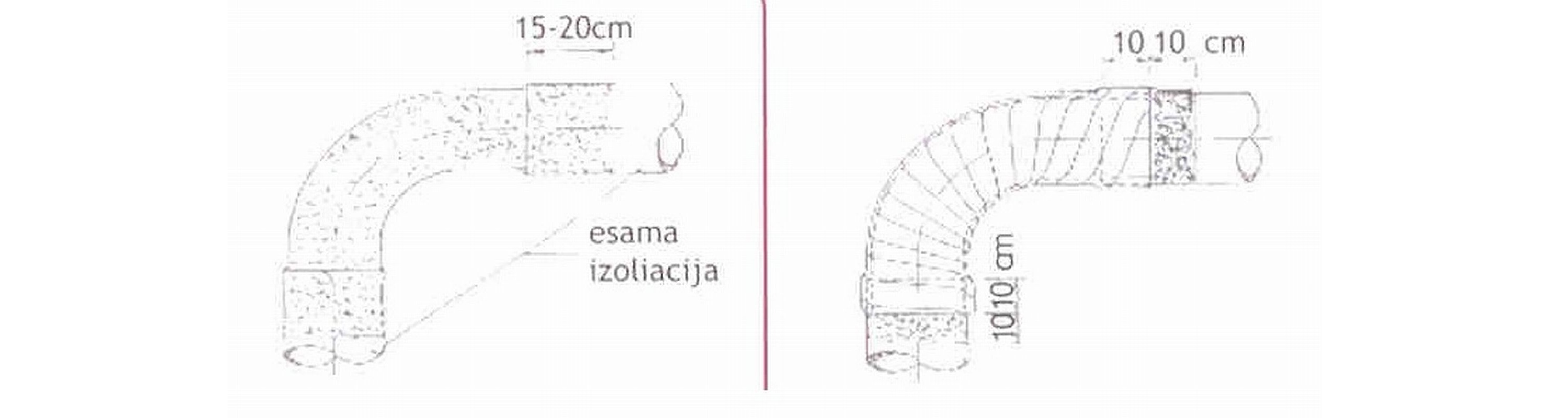

5. Ranka spirale vynioti pagrindinės antikorozinės apsaugos sluoksnį. Užlaida pagal lentelę „POLYKEN dangų sistemos“, užleisti maždaug 10 cm ant esamos izoliacijos (žr. pav.). Pastaba: užlaidos išorinėje alkūnės pusėje turi būti siauresnės kaip 20 mm. Priešingoje pusėje užlaidos atitinkamai bus platesnės. Juostą dėti patempiant. Teisingai tempiama juosta susiaurėja apie 1-2%. Kontroliuokite juostos įtempimą Vyniojamos juostos temperatūra turi būti ne mažesnė kaip +5°C. Esant žemai aplinkos temperatūrai juostas laikyti šildomoje patalpoje, pvz., techniniame automobilyje. Žemoje temperatūroje juostai įtempti reikia daugiau jėgos.
6. Vynioti mechaninės apsaugos sluoksnį pagal 5 punktą, užleidžiant maždaug 15 cm ant esamos vamzdžių izoliacijos. Užlaidos neturi persidengti su pagrindinės apsaugos sluoksnio užlaidomis.
7. Defektoskopu patikrinti dangos sandarumą, elektrodu liečiant izoliacijos paviršių. Bandymo įtampa: 5kV/mm dangos storio, tačiau ne daugiau 15 kV - pagal PN-EN 12068.
Tiksliai vykdyti defektoskopo naudojimo instrukcijos reikalavimus!
